怎样申请和更新JRC 的电子海图

作者:2/O 马明正

航次计划是二副的重要业务(responsibilities)之一,就跟大副算货一样,不仅是最重要的,也是保证安全的前提。2012年7月份开始,大多数船舶已逐步安装ECDIS,传统的纸质海图变成ECDIS后,二副确实省了不少时间和精力,也能更高效地完成海图相关工作。但是新证二副或者用惯了其他品牌ECDIS突然用JRC ECDIS的二副(或许也包括大副船长),也难免会有一点点手忙脚乱。

针对上述问题,我试着总结了JRC ECDIS的常规操作,主要是收到新的VOYAGE INSTRUCTION后,JRC ECDIS需要操作的完整流程,分享出来。希望对实习三副、即将提职的三副或新任二副(甚至第一次用JRC ECDIS的大副船长)有一丝丝帮助,不足之处,敬请海涵。

本文分如下四步介绍:

1)编辑航线EDIT ROUTE

2)申请海图REQUEST AVCS

3)安装海图LOAD TO ECDIS

4)更新海图UPDATE

放眼JRC ECDIS

胸怀XING HE HAI

一* 编辑航线EDIT ROUTE

航线可以在ECDIS设备和海图申请软件上进行草拟编辑。

接到新航次指令后,二副根据始发港和目的港的信息,可以在航海图书资料PORT ENTRY里查询两个港口的具体经纬度(如果知道大概位置就不用查了),在ECDIS设备上标注始发港和目的港的位置(标注位置就不说了,基本每个驾驶员都会的基本操作),然后就可以在ECDIS设备上粗略画出一条完整航线。

①首先讲述在ECDIS设备上进行航线编辑,每条船的ECDIS设备型号不同,但画航线的思路大致是一样的,如果不清楚,可以查阅船上ECDIS设备说明书中ROUTE PLAN的有关内容.

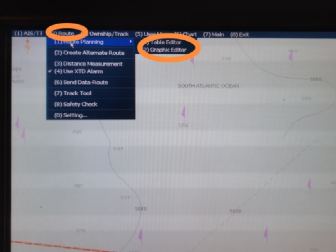

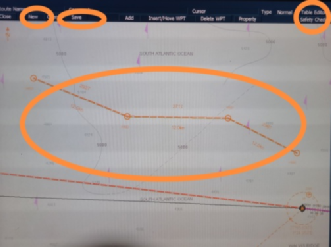

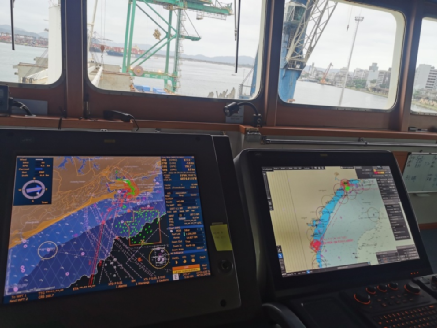

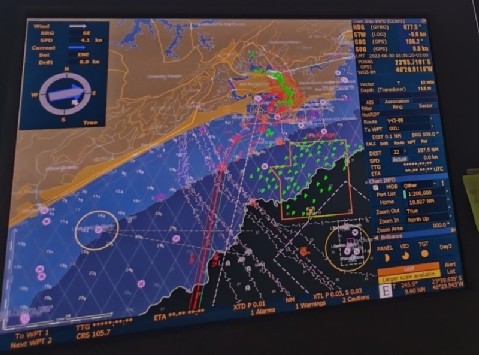

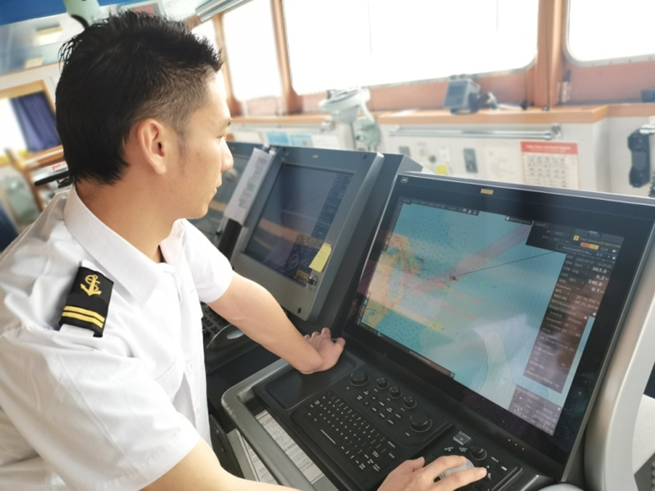

我轮的2台电子海图设备是JRC-901B(Master)和JAN-9201(Backup)型号(如上图),在ECDIS设备主界面点击{route—route planning—table editor (列表编辑:可输入转向点进行航线更改)和graphic editor(画图编辑:可手动点击电子海图上任意位置进行航线编辑),草拟航线直接用graphic editor即可,点击graphic editor--新的界面点击NEW,在它右边cursor位置会显示Make Route,现在就可以手动点击任意位置画航线了,画完之后鼠标右击出现界面,点击end,然后点击左上角save,弹出save as route file,给航线命名,大致的航线就画完了, 点击右上角的safety check进行航线检查(这一步在海图安装完之后,最后修正航线最为重要,可以帮助你查看航线是否经过海图中的禁航区,特殊敏感区,碍航物,危险区域等)。再次点击左上角的table editor 会弹出刚才画的航线的详细转向点列表,海图安装完后也可以在这里进行某个转向点的更改。

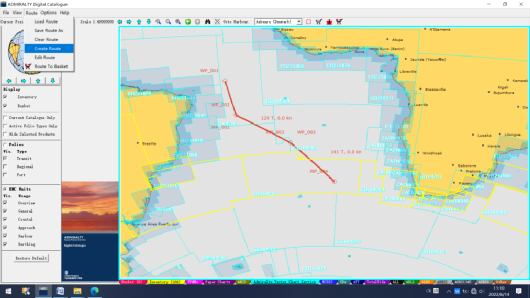

②在海图申请软件进行编辑,我轮海图申请软件为ADC(Admiralty Digital Catalogue),ADC实际上就是NP131的电子版,海图和图书资料的电子化。点击ADC软件,主界面左上角点击Route--Creat route,此时光标变成十字形,根据始发港和目的港的大概位置,以十字中心为起点,在起航点处点击鼠标左键,然后再选下一个转向点再按左键,直至完成整个航线,鼠标左键点击任一转向点可以进行修改,点击鼠标右键此时航线编辑结束,航线会变成实线并显示转向点和航向航速,此时无法修改。

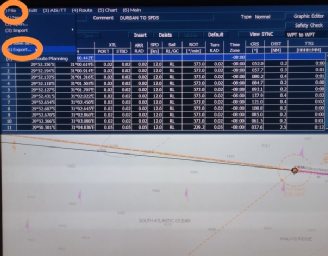

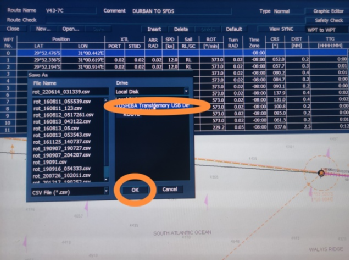

③ADC海图软件中的航线还有一种方法更为简便-----转向点导入法,因为在ECDIS设备已经手动画好了航线,只需要把转向点导出后在表格中转化成ADC认可的格式TXT导入即可,(每条船上应该都会有转换表格)以我轮主电子海图型号介绍具体步骤如下a:先将U盘插入ECDIS设备USB接口, 依次点击设备界面上的route ---route planning ----table editor---new找到本航次的航线,移动鼠标到左上角点击file选项,然后点击export选项,弹出的界面中drive点击找到插入的U盘,点击OK导出完成。b:把U盘中的文件导入电脑,此时要用到ECDIS ROUTE CHANGE TO ADC ROUTE 的excel表格转换文件,此文件有两页,DATE IUPUT页输入转向点,FOR ADC页显示转换后转向点,把导入的文件的转向点复制到DATE IUPUT页文件中,在FOR ADC页中复制带有+ -符号的转向点,桌面新建一个文本文档,粘贴到文档中并保存,c:再次打开ADC,点击左上角route—load route 弹出的对话框中把桌面的文档导入,此时软件中会显示完整航线。

二 * 申请海图REQUEST AVCS

讲述此部分前先给大家阐述下一些内容以便于理解和操作,纸质海图有有效期,电子海图也有,一般为3/6/9/12个月(印度和TRANSIT MALAC的海图是12个月,其余基本是以3个月为周期订购),纸质海图到期需要购买,电子海图为了保证版权和购买,设置了一个密钥,就像登录微信的密码一样,只不过这个密码是人家设置的,到期后需要申请这个海图的密钥,也就是permit,重新安装海图后才能使用。

申请电子海图实际上就是购买覆盖航线经过区域的海图,只不过这个区域的海图有锁,你想要这个区域的海图,那我就发给你钥匙(密钥permit),安装了你才能看到海图内容。申请海图的软件有很多,常用的ADC,e-Navigator,那就关于这2个软件申请的步骤跟大家说下:

ADC申请海图有2种方法,一种是软件自动添加海图,一种是手动添加海图。

软件自动添加海图也就是上文说的航线编辑②的内容,在ADC软件中手动编辑航线结束后,点击界面下方的AVCS,然后勾选界面左下方辅助选项栏的ENC units,点击左上角的route—route to basket,就会看到航线覆盖的海图变成了红色,此时点击顶部黑色购物车,弹出的对话框,点击黑色H样子的图标(save basket file ),弹出的显示框命名并保存即可,文件可以保存到桌面,因为还要发送给公司海务或海图公司等待邮件回复。



手动添加海图是上文说的航线编辑③的内容,航线导入到ADC后,同样点击界面下方的AVCS,然后勾选界面左下方辅助选项栏的ENC units,鼠标移动到航线起始位置,右击航线覆盖的海图区域,出来对话框左键点击basket 下边的add,这样此海图就添加到basket中了,依次选择航线覆盖的海图,添加到basket中,此时航线覆盖的海图变成了红色,此处说明下ADC中黄色海图是在有效期内的,但也要注意是否是快要过期的,蓝色海图不在有效期内。为了更好的查看海图是否在有效期,建议每次删除旧的把公司发来新的PERMIT. TXT文件导入。此时同样点击顶部黑色的购物车,弹出的对话框,点击黑色H样子的图标(save basket file ),弹出的显示框命名并保存即可,文件可以保存到桌面,发送给公司海务或海图公司等待邮件回。

e-Navigator软件申请海图

步骤:打开 Planning Station 的Catalogue 界面,选择Route菜单选择Plotting,在主界面进行航线编辑。(详细方法参考船上驾驶台的说明书)

选择 Product Category (AVCS 或ARCS). 在屏幕的左上角,点击箭头展开。

选择chart选项,按照有大比例尺选择大比例尺的原则,选择到选取航线所需海图。邮件选中需要的海图,点击右键加入到basket。

在屏幕下方filter product by选择basket,点击save basket保存并发送给海务或海图公司等待邮件回。

注:申请海图时把航线经过区域需要的电子图书SAILING DIRECTION ,ATT(Admiralty Tide Table ),ADLL,( Admiralty Digital List of Light ),ALRS(Admiralty Digital Radio Signal AREA1345,AREA2,AREA6)一块申请发给公司。

三 * 安装海图LOAD TO ECDIS

海图安装需要permit和基础数据盘,先装permit后装基础数据。海图光盘有3张,2张complete ENC series including update(基础数据盘加更新数据,一张是1-5区,另一张是6-9区),还有一张是AIO(ADMIRLYT information overlay临告和预告数据)。有时公司会发送压缩的基础数据文件或者自己下载的基础数据文件。

ADC软件申请的海图:公司发来海图permit文件后,解压会出现AVCS PRODUCTS文件夹,把此文件夹复制到U盘,以本轮JRC-901B(Master)主电子海图设备为例,

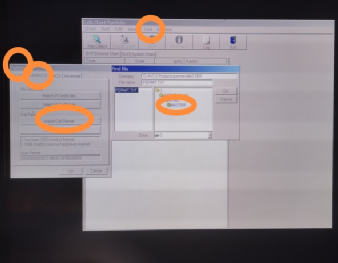

先装permit步骤:将USB插入ECDIS主机上,把基础数据盘插入电子海图光驱(2张都要安装),然后点击EXIT -- ENC & ARCS-– Tool--Option -- S-63/AVCS --Import Cell Permit… -- F盘-- PERMITS–AVCSPERMITS--MASTER--PERMIT.TXT --OK。

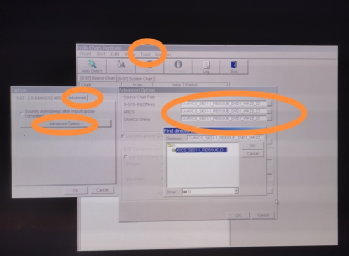

后装光盘或基础数据文件步骤:Tool – Option—advance—advanced option--S57/S63(offline)后边空白处点击找到光盘驱动符号F:或基础数据文件AVCS_S631-1_REISSUE_DVD1_WKXX_22,下面的ARCS和ChartCo Online后边空白处同样是光盘驱动符号F: 或基础数据文件AVCS_S631-1_REISSUE_DVD1_WKXX_22,点击OK--点击左上角Auto Detect ,等待扫描出海图出现,点击Import /Update。另一张光盘同样步骤安装,同样再导入数据文件AVCS_S631-1_REISSUE_DVD2_WKXX_22。

本轮备用电子海图设备JAN-9201(Backup)

先装permit步骤:Menu—Code Input 输入密码:9999—跳到新界面选择Chart Maintenance—Input/Update License File—ENC—From the following path –选择U盘中的文件backup permit—Automatically。后装光盘步骤:Back—Import/Update Chart—ENC--From the following path –选择磁盘—Automatically。

e-Navigator软件申请的海图:将收到的ADSreply000.ads格式的附件导入到软件中,导入方法:tools/apply update,将收到的ADSreply000.ads格式附件导入。导入成功后可以在maintains holding选择AVCS product中查看开通的海图清单。然后将最终需要的permit.txt文件导出,到电子海图上安装。

点击e‐navigator的tools / “ECDIS updates/permits”,选择第一项permit ONLY,点击apply导出permit.txt文档。用U盘把TXT文件拷贝到电子海图上,然后在海图维护界面选择OPTIONS,输入相应的盘符文件夹里的PEIMIT文件,即把版权导入电子海图,然后用公司发来的电子海图数据光盘插入电子海图光驱,重新完整安装运行一遍即可。

更新完成后查看海图是否安装,chart---ENC update report---state report,安装海图后显示 up to date 即为安装成功。

四* 更新海图UPDATE

纸质海图需要航海通告(NTM)更改并登记,比如灯标位置改变,增加的浅点等,电子海图同样需要,只不过是通过电子形式更改,就像更新一款软件一样,增加的固件或功能使软件更兼容使用比原来更方便,进行每周更新目的是保证船舶电子海图数据的最新,保证航行安全,也就是周更新。海图每周更新内容是周一发布NTM的更新,周二发布AIO的更新,周三发布AVCS的更新。公司海务每周会发到船上周更新文件,或者自己根据发布时间通过e-Navigator软件向UKHO申请下载。

公司发来的周更新很简单,只需要解压后复制到U盘插入ECDIS设备安装即可,周更新文件同样包括permit和更新文件V01X01。

以本轮JRC-901B(Master)主电子海图设备为例,先装permit步骤:将USB插入ECDIS主机上,然后点击EXIT -- ENC & ARCS -- Tool -- Option -- S-63/AVCS -- Import Cell Permit… -- 找到u盘-- AVCS PRODUCTS–PERMITS--MASTER-- PERMIT.TXT  -- OK。后装更新文件步骤:Tool – Option—Advance—Advanced option--S57/S63(offline)后边空白处点击找到U盘文件V01X01,会显示:G:/AVCS PRODUCTS/ V01X01,下面的ARCS和ChartCo Online后边空白处同样是G:/AVCS PRODUCTS/ V01X01,点击OK--点击左上角Auto Detect ,等待扫描出海图出现,点击Import /Update,系统将自动对现有的电子海图更新。

之前船用的e-Navigator

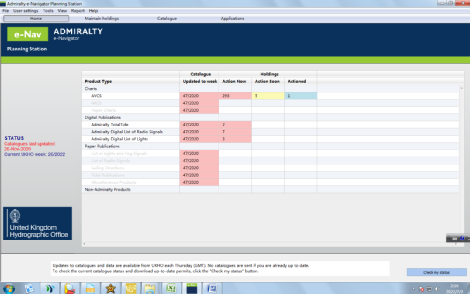

通过e-Navigator软件向UKHO申请下载:

1.打开E-NAV, 插入移动USB,在E-NAV界面的右下角点击:Check my status;点击send.

2.将自动生成并保存在USB内文件:Requestxxx.ads发送给:updates@enavigator.ukho.gov.uk  注意在发送文件的时候,Subject为:ADS;内容为:1;然后生成附件为:Requestxxx.ads

3.此申请发送后,很快便会得到ukho的回复(此为ukho系统自动回复)。点击E-NAV界面上的Tools    Apply update,弹出的对话框,选择收到ukho的回复文件“ADSReplyxxx.ads”    点击打开      点击close。

4.点击E-NAV界面上的:Maintain holdings,点击左上角AVCS Products,点击Holdings选择:Action Now;点击Working folio选择:Action Now,全选所有海图;点击右下角:Get update。

5.次会弹出一个对话框,上面的GB80001需要手动选择。(注意,GB80001是对临时通告的改正,如果通过E-NAV更新是和CD周更新连续的话,此项可以选择;如有中断的话此项不选。因为对电子海图周更新中的临时通告改正,多期没有进行的话,此项选择后,ukho发过来的ADSReplyxxx.ads容量过大,船上可能接受不到,待通过最新一期的CD对E-NAV同步后可以在此基础上,继续每期全部申请进行改正)。

6.点击对话框右下角的Request data,将自动生成的Requestxxx.ads再次发给ukho,发送格式同步骤2.

7.收到ukho的REPLY后,载入到E-NAV: Tools    Apply update,点击ok,点击apply,选择保存到更新电子海图的专用USB,点击finish。然后将USB内的更新内容载入ECDIS进行UPDATE,具体步骤详见ECDIS周更新步骤。

8.同步E-NAV更新:点击E-NAV界面上的:“Maintain holdings”,点击左上角“AVCS Products”,点击Holdings选择:Action Now;点击Working folio选择:Action Now,全选所有海图;点击右下角的“Sync Holdings”,选Just update your ECDIS status in planning,点击下一步,点击Planning Station Download,选择AVCS exchange set,选中右边表格中的ENC更新内容,点击下一步,全选所有电子海图,点击下一步,点击完成。

9.删除E-NAV内的周更新内容,以免下次保存时产生混淆;点击菜单中Tools Clean up downloads….选中ENC周更新内容,点击Delete Selected, 点击yes。

更新完之后可以查看下ENC update report 是更新的文件周期数WKXX就可以了。

目前为止航次海图的问题基本就说完了,现在你可以修正真正用于航行使用的航线了,按照公司要求,在开航前船长对航线设计尽到监管审核航线的责任,因此需要审核二副的航线设计以及航线的微调。船长认为没有问题后就可以进行最后的完善工作:

A:设置海图水深安全参数 Shallow Contour, Safety Depth ,SafetyContour, Deep Contour(根据公司要求设置)。

B:设置USER CHART :NGA 区域,浅点位置,VTS报告信息,引航站信息,通知机舱备车的位置,通知MASTER 上驾驶台的位置,换油点,锚地等一切有必要标注和提醒的信息。

C:开启航行监控设置(look ahead):监控前方航行区域是否安全,有危险会提前报警。

D:设置海图报警(chart alarm)参数:监控船舶航经区域海图水深和海图其他指定区域信息(禁航区,军事演习区,锚泊区等)。

以上就是关于航次海图的整个步骤和过程,不足之处还请指正!!!
